滾筒篩概 述GTS圓筒回轉篩的(滾筒篩)主體結構是篩分筒，它是由若干個圓型狀篩網組成，整體與地平面成傾斜狀態，外部被密封隔離罩所密封，以防止污染環境。      通過變速減速系統使篩分筒在一定轉速下旋轉，物料自上而下通過篩分筒得到分離，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部排出。  圓筒回轉篩可設有梳型清篩機構，在篩分過程中可通過梳型清篩機構與篩分筒的相對運動，達到對篩體不間斷清理的效果，使篩分筒在整個工作過程中**保持清潔、不粘、不堵、不影響篩分效果。  圓筒回轉篩(又名圓滾筒篩)根據不同分級要求，其分級級數一般從細到粗為1-4節，物料從細到粗分別從第一節到*后一節篩網篩出，大于后一節篩網孔的物料從出料口排出。  圓筒回轉篩(又名圓滾筒篩)在使用過程中，運轉緩慢均勻，沖擊振動很小、工作平穩、其安裝簡單，有時甚至不需要專門的基礎。可以直接放置于平整的地面或樓板上及料倉下。該機易于密閉收塵、維修量小、維修簡單、使用壽命長。是耐火材料、煤、河砂分級、砂石塊分級中經常使用的設備。1、物料適應性廣YTS滾筒篩（回轉篩）廣泛應用于各類物料篩分，無論是劣質煤、煤泥，還是煤煙以及其它類物料，都是順利進行篩分。2、進料方式簡單多樣我公司研制的回轉篩進料口可根據現場實際設計，無論是皮帶、漏斗或其它進料方式，不用采取特殊措施，都可以順暢進料。3、篩分效率高設備可設有梳型清篩機構，在篩分過程中，不管進入篩分筒的物料多臟、多雜都可以篩分，從而提高了設備的篩分效率。4、篩分量大、易于大型化在相同尺寸下，圓面積比其它型狀的面積都大，因此其篩分有效面積就大，使物料能充分接觸篩網，因而單位時間內篩分量就大。又因其結構簡單，布置方便，技術新穎而成熟等特點，*易大型化。5、自身能耗小我公司研制的回轉篩電機功率小，是其它篩型的二分之一到三分之一，處理相同量物料而運行時間僅為其它篩型的二分之一，因此能耗低。6、工作環境好整個篩分筒可以用密封隔離罩所密封，徹底清除了篩分循環過程中的粉塵飛揚，塊狀分濺等現象，避免了對工作環境的污染。7、設備噪音低YTS滾筒篩在運行中，由于回轉速度小，并且有密封隔離罩與外界隔離，使噪聲無法傳遞到外部，從而降低了設備噪音。8、使用壽命長，維修量小YTS滾筒篩是由若干個圓環狀網組成，其總篩分面積遠遠大于其它篩型的篩分面積，再加上篩分效率高，設備運行時間短，故而使用壽命較長，易損件少、維護量小。9、檢修方便設備密封隔離上罩可以拆開，拆開后不影響機器正常運行，并且使得檢修非常方便。注：1、外型尺寸是按筒體長計；2、處理量是按大孔徑計算；3、傾斜角度和每節長度視物料不同而不同；3、質量按筒體長且使用編織網時計；4、物料大塊所占比例不超過10%

  搖擺篩產品概述  搖擺篩的設計是為了滿足大產量，高精度篩分的廠家而特殊設計的一種篩分機，簡單的篩分是雙眼注視雙手篩分。搖擺篩分機就是對此的機械模擬，它是目前有效的模擬了人工篩分運動的有效原理（篩分精度、效率、篩網壽命均是常規圓篩的5－10倍），符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。 化學、食品與香料、塑料、礦業、醫藥、木業及膠合板、冶金、橡膠、飼料、化肥、糖鹽業、再生行業。   搖擺篩工作原理 ◆ 基本的回轉運動與人工篩分相類似；偏心率從25到40mm可調；低速V型皮帶驅動從120到360rpm可調；◆ 每一種產品的停留時間可以通過搖擺篩的徑向角與切向角朝驅動軸線方向進行調整；◆ 因此建立水平與拋擲三維翻滾運動，物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播，細小顆粒從而完成了整個篩分過程；◆ 水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆粒被運到出口處。出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素；◆ 此次過程在每篩層之間重復進行。   搖擺篩技術參數   型號直徑篩分面積(m2)傾角入料顆粒頻率(r/min)振幅功率YBS-6006000.280-10≤30220-28020-700.75YBS-100010000.660-10≤30220-28020-701.5YBS-120012000.980-10≤30220-28020-702.2YBS-160016001.810-10≤30220-28020-704YBS-200020002.800-10≤30220-28020-704YBS-240024004.150-10≤30220-28020-705.5YBS-260026005.310-10≤30220-28020-705.5

一、脫水篩的用途脫水篩用于煤炭行業選煤廠的**細粒煤脫水的煤泥離析脫水篩，可供選煤、選礦、發電、制糖、制鹽等工業部門，對中細粒度物料進行干濕式篩分、脫水、脫介、脫泥。可用于中細粒煤的脫水、脫介，也可用于中細粒煤的干式、濕式分級脫泥，及用于堆比重<1.3的其它物料的脫水、脫泥和分級。二、脫水篩的工作原理 振動脫水篩采用了雙電機自同步技術，通用型偏心塊、可調振幅振動器。主要由篩箱、激振器、支承系統及電機組成。兩個互不聯系的振動器作同步反向運轉，兩組偏心質量產生的離心力沿振動方向的分力疊加，反向離心抵消，從而形成單一的沿振動方向的激振動，使篩箱做作往復直線運動。通過振動電機向篩機提供的激振力，使物料在篩面上直線跳躍運動，以達到對物料的脫水、分級、脫介、脫泥的目的。脫水篩的結構振動脫水篩應用目的：       通過制砂生產線加工出來的砂石，一般會經過洗砂機洗凈，但是洗砂機洗過的沙子有時會含有泥和過濕，不符合有些企業對于砂石泥沙含量要求嚴格的企業需求，進而導致砂石質量大打折扣。所以，為了更好的避免這樣的事情發生，提高砂石的質量，很多企業會選擇搭配砂石脫水篩進行二次水洗砂、水力分級、脫泥、脫水，實現合理的粒度配比，將含泥量降到0.7%以下。       除此之外，脫水篩還可對于一些含泥量低的物料單獨使用，無需洗砂機的輔助，例如石英砂，它本身含泥量低，如果使用洗砂機不僅效果不大，還浪費資源，增加企業的投入成本，因?yàn)橄瓷皺C(jī)的投資相比脫水篩要高，總的來說不劃算。振動脫水篩技術特點：       脫水篩的篩板并不是水平放置的，而是有一定的傾斜角度。脫水過程中，篩板的動力使物料向出口運動排出，水分再在物料的重力、振動電機的振動等多種力的作用下被分離出來，進入篩下水箱。傾斜篩板與重力之間的角度影響了篩分的效果。       脫水過程中，在脫水篩輸送的動力、物料的重力、設備的振動等多種力的作用下，使導料槽到出料口形成一個‘泥餅通道’。經過‘泥餅通道’逐步脫水，厚厚的物料變成泥餅排出。      1、脫水篩篩網材質采用高分子聚氨酯(UHMW—-PE)，耐沖擊、耐低溫、耐磨損、耐化學腐蝕、自身潤滑、吸收沖擊能，抗沖擊性能在所有塑料中為高值，耐磨性能比聚四氟乙烯、尼龍、碳鋼等材料好。      2、脫水篩的振動電機更換方便，底座橡膠彈簧用來減震，使振幅不大，緩慢的振動，可以脫得干凈。      3、脫水篩可以根據產量和含水量來定制，機身的側板有加強板，底部裝有支撐，底部打有橫條，出料口加有三角形鋼板支撐，板材厚。      4、振動電機固定采用高強度螺栓，底部彈簧為橡膠彈簧，彈簧的質量會影響振動電機的壽命。篩板固定的密度高，篩板中打有加強筋。      5、焊工焊過之后會嚴格不能出現焊孔，底部用槽鋼支撐。      6、另外，篩孔可以根據需要調整，設備噪音小，脫水效果好。      7、發貨前，工作人員會對其進行調試，振動電機是否正常，激振器是否良好運行，確保為客戶保證出廠產量。

一、圓振篩的用途及特點   YA型圓振動篩物料運動軌跡為圓形，可用于各種篩分作業。主要用于冶金、選礦、選煤、建材、電力等行業干式物料的分級作業。   該系列篩機采用目前國內環槽鉚釘鉚接，大游隙軸承潤滑振動器。由于篩面的圓形振動軌跡，使篩面上的物料不斷地翻轉和松散，因而圓振篩有以下特點：    1. 細粒級有機會向料層下部移動，并通過篩孔排出；      2. 卡在篩孔中的物料可以跳出，防止篩孔堵塞；      3. 篩分效率較高；       4. 可以變化篩面傾角，從而改變物料沿篩面的運動速度，提高篩子的處理量；      5. 對于難篩物料可以使主軸反轉，從而使振動方向同物料運動方向相反，物料沿篩面運動速度降低 （在篩面傾角與主軸轉速相同的情況下），以提高篩分效率。      6. 結構簡單，堅固耐用，噪聲低，安裝、維修方便。二、圓振篩的工作原理及外形結構      YK型圓振篩是具有圓形軌跡的慣性振動篩，簡稱圓振篩。一般由振動器、篩體、篩網、隔振裝置、傳動裝置、底架等部分組成，篩機側板采用鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。     YK型系列圓振篩具有長方形的篩面，安裝在篩箱上。篩箱及篩面是利用普通電機外拖動振動器，使篩體沿激振力方向作周期性往復振動，物料在篩面上連續作圓形或橢圓形運動。  由于篩面的振動使篩面上的物料層松散并離開篩面拋起，使細粒級物料能透過料層下落并通過篩孔排出，并將卡在篩孔中的顆粒振出，除產生篩分作用外，且使物料向前運動，從而達到篩分目的。YK型圓振動篩安裝（1） 機器在安裝前，*先按照裝箱單檢查零部件是否齊全和損壞，其中振動器自出廠日起，若超過六個月時，必須重新拆洗和組裝，并換上清潔的潤滑油。（2） 按照安裝圖進行設備安裝，其中支承底架必須水平安裝在基礎上，基礎應有足夠的剛度和強度，以支承振動篩的全部動負荷和靜負荷。（3） 篩箱四角有吊耳，支承底架四角有起吊孔，按圖要求進行吊運，不可直接掛在振動器上吊運整個篩子。（4） 確保篩箱與料斗、料槽（溜槽）等一類非運動件之間應保持*小75mm的間隙。（5） 確保彈簧座與篩箱上摩擦阻尼板之間有10mm間隙。（6） 減振彈簧按自由高度進行選配，分別使前端或者后端的左右兩側彈簧自由高度盡量相等，誤差不超過5mm。篩箱安裝后，篩面左右保持水平，否則，可在彈簧座與支承件間墊薄鐵片。調整與試運轉（1） 彈簧必須處于垂直狀態，彈簧上支座與彈簧接觸面必須成水平狀態，調整好后用螺栓把彈簧上支座固定在篩箱耳軸上，然后點焊成一體。（2） 振動篩驅動方向定位：站在給料端，面對物料流動方向觀察電機位置，得到左向或右向驅動。需更換驅動方向時，可從平衡輪上卸下振動器帶輪，重新安裝到另一側平衡輪上并緊固（圓盤與帶輪換位）。（3） 確保V帶張力有充分的調整量，確保兩個膠帶輪對應的溝槽，在各自平面內一一對應。（4） 安裝調整結束后，應進行不少于2h的空載試運轉，要求運轉平衡，無異常噪聲，振幅和運動軌跡符合要求，軸承高溫度不超過75℃。（5） 空載試運轉合格后，可投入負載試運轉，負載試車時間可按工藝試車要求進行。（6） 試車前必須用手（或其他方法）轉動激振器。轉動應靈活，無卡阻現象時，方可正式開動機器。

產品簡介 磁懸浮多功能標準振動篩，試驗篩、分樣篩、圓振篩、標準篩，該篩機三功能為一體，1、上下振動，2、前后往復運動，3、左右搖擺，使物料在內產生了往復懸轉運動，篩分任何物料都不會殘留在網孔上，較細篩至5微米，是一種新型的新產品。1、 磁懸浮多功能振動篩、標準篩、設計新穎、結構更加合理科學、外觀美、噪音小、體積輕、美觀大方、操作方便。裝有定時控制器，可隨時調整工作時間。2、適用物料、微細顆粒、金屬粉末、碳粉、化工粉末、食品粉末、制藥粉末、金剛石粉建材、染料、陶瓷、橡膠、造紙、干濕粉末等多種。3 、廣泛用于、礦山、勘探、地質、化工、制藥、染料、生物、磨料、食品、茶葉、學校、陶瓷、國防等。4、針對各種難篩物料(粘料、輕料、細粉、漿液、等)。 ▌工作原理 磁懸浮振動篩，是一種新型的、涵蓋了機械物理運動及高頻電磁振動、集兩種物理振動為一體的新型振動篩分設備，工作參數符合國家行業標準，配合實驗篩、分樣篩使用;針對行業有：化工、冶金、磨料、食品、醫藥、等行業的篩分、檢驗、生產工作。電機帶動齒輪通過同步帶、傳到主軸、經齒輪變速后、主軸按要求的速度轉動，主軸帶動偏心輪使滑板做往返運動，帶動托盤中的實驗篩左右搖動的同時加高頻率振動。磁懸浮式振動篩是以：電磁加起振裝置作為振動源，其原理：通電后電磁裝置形成磁場，起振裝置懸浮在磁場中間，形成了上下高頻振動頻率，再通過底部托盤傳導到安放在托盤上的一套從粗到細排列的篩具上，使得實驗篩、分樣篩中的物料上下、左右往返振動及運動，使每層實驗篩、分樣篩內只留下相同粒度的物料，達到了不同粒度的分離。 ▌產品特點 1、穩定性強;采用齒輪帶動“同步帶”傳動方式、傳動準確一致性好;轉速比，準確、不會產生掉速、滑帶現象，設備安裝了數字顯示定時器，設定好時間后到時自動停機。2、維修維護成本低廉;因兩齒輪之間采用“同步帶”連接齒輪不會磨損、使用壽命長(維護只需換“同步帶”)偏心輪采用了整體方式，安裝方便、準確，傳動部分采用的軸承為標準件不易磨損，成本低、易更換。3、篩分效率高;篩分方式同時具備：往返、搖擺、上下振動三種運動，不會堵塞篩面，下料快篩分徹底。4、體積小、潔凈、操作方便;各功能在 操作面板上都可以單獨操作。磁懸浮試驗篩功能：1、上下高頻振動加左右搖擺前后往返運動、可以同時使用。2、前后往返運動加左右搖擺可以單獨使用。3、上下高頻振動可以單獨使用。4、篩分效率高、可篩至5um 以粗。 技術參數 序號名稱單位數值1篩面直徑mmΦ200/100/75 2篩面層數層1——83搖擺次數次/分2904往返距離mm255往返次數次/分2906振動次數次/分30007振幅mm0——38電動機功率KW0.18（進口電機）轉速轉/分14009外型尺寸mm730X500X86010整機重量KG90注：可定做300型

一、  原理及用途ZS200、ZS300型標準試驗篩（也叫分析篩）是集粉粒分級、液體過濾為一體的標準檢驗分析篩。適用于試驗室、質檢室和科研部門對顆粒、粉類物料進行粒度結構精確分析，液體類固形物含量的測試分析。該試驗篩廣泛用于化工、食品、醫藥、建材、粉末冶金及環保行業的污水、廢水處理工藝過程中的物料測試分析。具有體積小、重量輕、操作簡單、適用范圍廣、噪音低、效率高、精度高等特點。二、  結構特點該機振動性能穩定、無噪音、體積小、結構簡單、操作維修方便、與原料接觸部分均由不銹鋼材料制造（標準篩網除外）。三、  環境條件1、    海拔不超過1000米2、    周轉環境溫度：-5～40攝氏度；3、    相對溫度不超過90%（20攝氏度以下）；4、    周轉介質沒有導電塵埃和能腐蝕和破壞絕緣的氣體。四、  技術參數表序號名稱單位參數1標準篩框?qū)?52篩框直徑mmΦ200Φ3003篩分粒度mm0.025～30.025～34噪音dB≤50≤505投料量（一次性）g≤200≤3506振幅mm≤5≤57電機電壓V220220轉速r/min14401400功率Kw0.120.128外形尺寸mm360×300×470410×380×6509整機重量Kg4245

適用物料 面粉、大豆蛋白、奶粉、砂糖、氨基酸、食品添加劑、調味品、酵母粉所有粉末原料的篩分等中藥顆粒、中藥粉、醫藥中間體、中藥飲片、植物提取液、生物制劑等金屬、冶金粉末等  ▌產品簡介 ZPS直排篩也叫直排式振動篩、直卸式振動篩，是在旋振篩的基礎上，結合使用行業特點而設計的篩分過濾機械。設備分單振源和雙振源兩種，單振源作用到物料上主要產生上下振動，不具備自動排料功能;雙振源能在篩面上產生渦旋運動，具有自動排料功能，主要用于粉體的除雜、篩松作用。物料的運行軌跡有多種調節形式，增加了設備的適應性;物料直接排放，增大了設備的處理量。也可以根據用戶生產需求進行改造設計，比如將進料口加高、出料口加裝蝶閥等。  ▌產品結構 工作原理 ZPS直排篩的激振源為振動電機，電機上下兩端的不平衡偏心塊有一定的相位角，兩臺電機之間也有一定的交叉角，相位角和交叉角可以將振動電機的旋轉運動變?yōu)樗健⒋怪薄A斜以及離心作用的復雜三維運動，再將這種作用力傳遞給篩面，從而達到篩分的目的。通過改變上下偏心塊的相位角和重量，可以改變激振力的大小和物料的運動軌跡。  產品型號功率  （KW）電機轉速  （r/min）ABCZPS-6000.181440(960)1070600502ZPS-8000.251390800525ZPS-10000.371566970543ZPS-12000.5518751170814ZPS-15000.7522261470875

氣流篩粉機廣泛應用于化工、造紙、冶金、建材、醫藥、食品、橡膠、塑料、機械、礦業等行業粉狀物料的篩選分級。如輕鈣粉、重鈣粉、粉煤灰、石墨粉、淀粉、金粉、鋅粉、陶土粉、珍珠巖粉、山楂粉、果疏粉、玻璃粉、農藥粉、鐵粉、中藥粉、魔芋粉、木粉、面粉等基本結構氣流篩粉機與氣固分離除塵裝置組成閉路篩分系統。（1）主機是氣流篩粉機，其篩體由隔振彈簧支承于底座上，篩體的密閉外殼內裝有立式圓筒形篩網；篩網內側有圓形風輪，由裝于底座上的電動機驅動旋轉；篩體外殼的正上方裝有進料斗，下部設有排渣口和循環風道；電動機與主軸為柔性連接，主軸上下兩端軸頸上裝有空間互錯一定角度的兩個偏心塊；風輪軸下端與主軸之間為右旋螺紋聯接；風輪上端有軸承支承；軸頂端的水平轉動圓盤與進料斗下口形成進料間隙。（2）氣固分離除塵裝置由引風機、沉降室、絞龍和除塵布袋組成，氣流篩與分離除塵裝置之間由兩條塑料波紋軟管連接。工作原理主機氣流篩擯棄了傳統的重力勢能作業原理，開辟了載流體動能做功的篩理新途徑，它是在密閉狀態下利用高速氣流作載體，使充分?jǐn)U散的粉料微粒以足夠大的動能向篩網噴射，達到快速分級之目的。微細粉物料經進料斗流入進料口，立即擴散并與空氣混合成霧狀，經旋轉風輪的作用，呈旋風狀噴射過網，過網后的細粉經振動輸送進入或直接落入負壓循環風道，在引風機的作用下，氣體與細粉全部進入沉降室，成品細粉沉降后由下部的排料絞龍排出，帶有少量料粉塵的氣體大部進入除塵布袋，經凈化后排出袋外，還有一小部分，由回風管進入篩體下的環形循環風道，再經引風機進入沉降室進行二次分離。顆粒直徑大于網孔的物料不能過網，落入篩盤內由排渣口排出機外。對于含有大顆粒的物料，應選用振動篩或旋振篩安裝40-60目的篩網進行預處理，將粗大顆粒或異物排除掉，以免主機內的細網被刺穿或打壞。主要規格和技術參數氣流量m3/h篩網規格目/寸有效篩面m2入料粒度目/寸篩機功率Kw主軸轉速rpm篩機外徑mm篩機高度mmQS-60300100-5000.5> 301.514006001250QS-60AQS-1008000.95.596010001650QS-100AQS-150B16002.81178015002100QS-20020003.91535020002500QS-200A

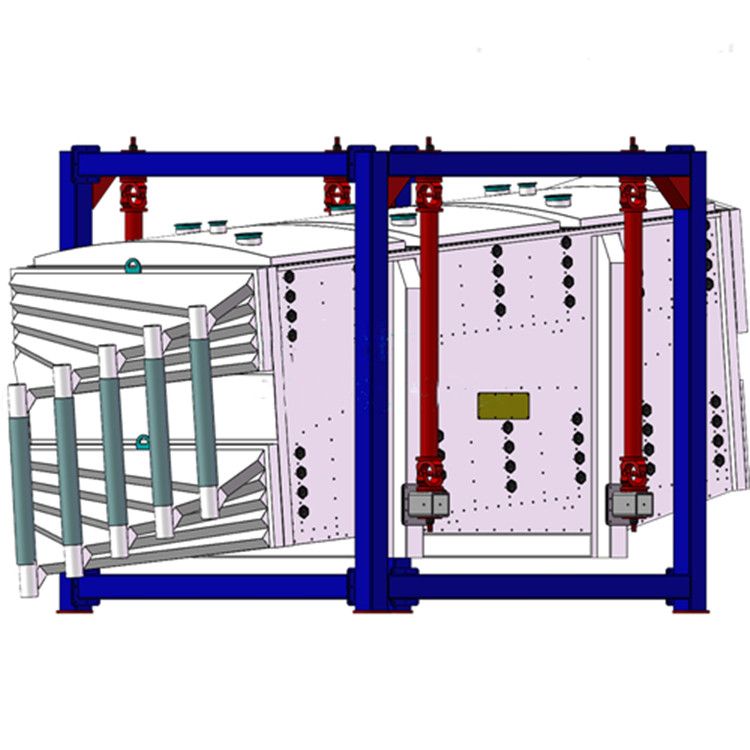

▌適用物料化肥、尿素、純堿、鈣粉、樹脂、三聚氰胺、砂糖、食鹽、淀粉、奶粉、金屬、磁性材料、涂料、耐火材料   ▌產品簡介FYBS方形搖擺篩，是一種有效模擬人工篩分原理的篩分設備（篩分精度、效率、篩網壽命均是常規圓篩的5-10倍），通過特定的往復旋轉式運動方式和低度傾斜的篩面，使物料快速通過篩面，達到篩分效率高和產量大。廣泛使用于化肥、尿素、化工粉體、PVC行業、純堿、淀粉、醫藥、陶瓷、糧食等行業的干濕物料的篩選處理，能夠滿足大產量、高密度篩分。該系列設備具有篩分效率高，篩網利用率高，工作穩定可靠，不易將合格的顆粒振碎，避免污染，是一種環保型篩分設備。   ▌工作原理FYBS方形搖擺篩其驅動裝置所產生的振動力是一一繞定軸方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。其篩面一般為水平或微傾斜布置（傾斜角度為0°~5°）。FYBS方形搖擺篩的工作原理為：篩機啟動后，篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動，期間，小于篩面孔徑的物料通過篩落到下層，成為篩下物，大于篩面孔徑的物料經 連續翻滾跳躍運動后從排料口排出，終完成篩分工作。   ▌產品特點1、自清網效果非常好，每層篩網均設有篩網防堵清理裝置，不堵網；2、處理量大，降低了成品物料中的粉末含量，是普通篩子的10倍；3、篩網利用率高，無垂直振動，壽命長；4、全封閉結構無粉塵污染，改善操作員的工作環境；5、對基礎的動載很小。   ▌技術參數 型號有效篩分面積 (m2)功率   (KW)篩面傾角 (°)層數回轉頻次 (r/min )篩箱行程 (mm )外形尺寸   AxBxCFYBS1030335~81-5180-26025-603842x1700x1917FYBS10363.64442x1700x1917FYBS12303.645~81-5180-26025-603842x1900x1917FYBS12364.324442x1900x1917FYBS15304.55.55~81-5180-26025-603842x220x1917FYBS15365.44442x2200x1917FYBS18305.47.55~81-5180-26025-603842x2500x1917FYBS18366.484442x2500x1917FYBS203067.55~81-5180-26025-603842x2700x1917FYBS20367.24442x2700x1917注：以上方形搖擺篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。

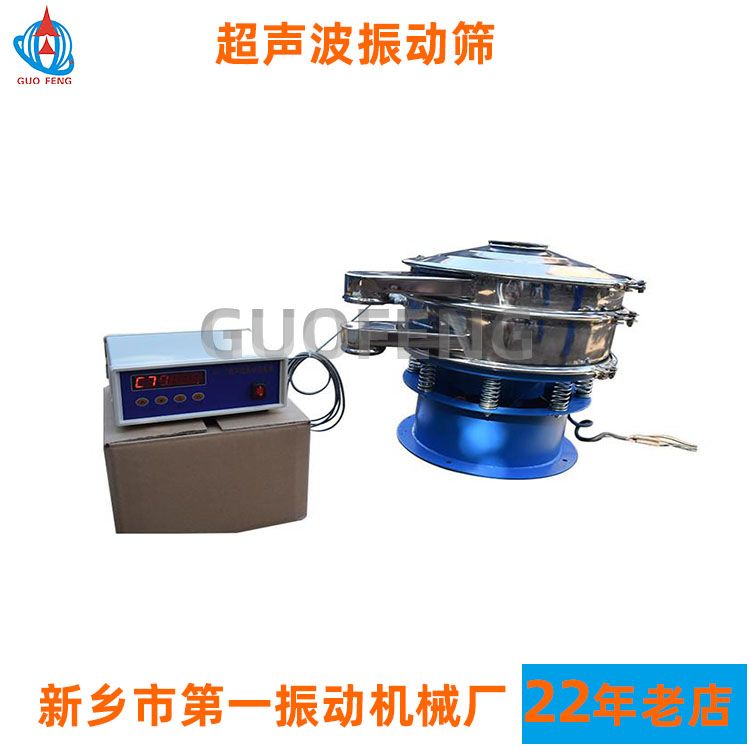

適用行業  食品行業、醫藥行業、化工行業、冶金礦業  ▌適用物料  豌豆蛋白、大豆蛋白、阿斯巴甜、牛磺酸、食品添加劑等西藥粉、中藥粉、醫藥中間體、珍珠粉等鐵粉、鋁粉、鉛粉、銅粉、合金粉、耐火材料、鋼丸、氧化鋁等活性炭、超細玻璃微珠、純堿等  ▌產品簡介  超聲波振動篩是一種簡單實用、可靠有效的篩分系統，是當前解決網孔堵塞的有效方法。可廣泛應用于制藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業，篩分過濾精度高，有效解決因團聚、靜電、強吸附性卡堵網孔等篩分難題，是國內篩分行業的一項重大技術突破。  ▌產品結構  超聲波振動篩結構簡圖    ▌工作原理  超聲波振動篩由超聲波諧振電源、振蕩器、共振環組成。超聲波諧振電源產生的高頻電能經過振蕩器轉換為超聲波振動，由共振環均勻傳遞至篩網，使篩網上的物料在做低頻三次元振動的同時，疊加上高振頻、低振幅的超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。  ▌產品特點  1、有效防止篩網堵塞，減少或者不產生清網時間；2、不產生跳跳球等輔助物對粉體的污染，保證篩分物料的特性不變;3、粘接式篩網固定于網架，無污染、無死角，受力均勻，更換方便；4、換能器與篩網采用螺扣連接，便于拆裝、清潔。  ▌技術參數  型號有效   篩分直徑   （mm）有效   篩分面積   （m2）篩網規格   （目/吋）層數   （S）振動   電機   （kw）普通   電機   （kw）CXZS-4003400.09100-5001-50.180.55CXZS-6005600.230.250.75CXZS-8007600.420.551.1CXZS-10009300.640.751.5CXZS-120011300.951.11.5CXZS-150014301.611-31.52.2CXZS-180017302.3533CXZS-200019202.933
