一、顎式破碎機(顎破)的用途
PE、PEX系列顎式破碎機為大型復擺式，廣泛適用于礦山、冶煉、建筑、公路、鐵路、水利和化學工業等眾多行業，處理粒度大，抗壓強度不超過320Mpa的各種礦石和巖石的粗碎或中碎作業。
PE系列用于粗破，PEX系列用于中、細破。
二、顎式破碎機工作原理
PE、PEX系列顎式破碎機是以電動機為動力，通過電動機皮帶輪，由三角帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎，并通過下部的排料口將成品物料排出。
該系列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；
當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。
三、顎式破碎機性能特點
1.結構簡單、維修使用方便；性能穩定，運營成本低；破碎比大；
2.破碎腔深而且無死區，提高了進料能力與產量；
3.其破碎比大，產品粒度均勻；
4.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；
5.潤滑系統安全可靠，部件更換方便，保養工作量小；
6.結構簡單，工作可靠，運營費用低；
7.設備節能：單機節能15%～30%，系統節能一倍以上；
8.排料口調整范圍大，可滿足不同用戶的要求；
9.噪音低，粉塵少。

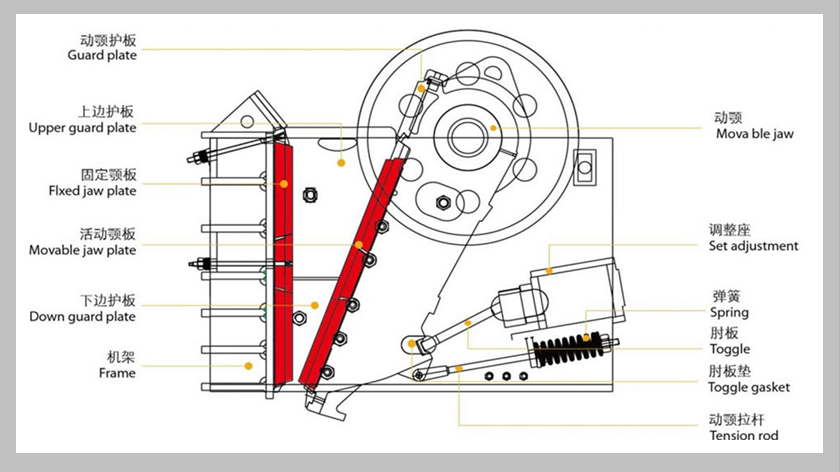

四、顎式破碎機結構特點
采用高強度錳鋼，一次成型鑄造，具有耐磨、抗壓、壽命長等優點。主要適用破碎大、中、小型石塊和相應的物體。
五、顎式破碎機技術參數
型號規格 | 進料口尺寸( ㎜ ) | 大給料粒度 ( ㎜ ) | 排料口調整范圍 ( ㎜ ) | 處理能力（m3/h） | 電機功率（Kw） | 重量 |
PE-250×400 | 250×400 | 210 | 20-60 | 3-13 | 15 | 2.8 |
PE-400×600 | 400×600 | 340 | 40-100 | 10-35 | 30 | 6.5 |
PE-500×750 | 500×750 | 425 | 50-100 | 25-60 | 55 | 10.6 |
PE-600×900 | 600×900 | 500 | 65-180 | 30-85 | 55-75 | 15.5 |
PE-750×1060 | 750×1060 | 630 | 80-180 | 72-150 | 90-110 | 28 |
PE-800×1060 | 800×1060 | 680 | 100-200 | 85-143 | 90-110 | 30 |
PE-870×1060 | 870×1060 | 750 | 170-270 | 145-235 | 90-110 | 30.5 |
PE-900×1060 | 900×1060 | 780 | 200-290 | 170-250 | 90-110 | 31 |
PE-900×1200 | 900×1200 | 780 | 95-255 | 100-240 | 110-132 | 49 |
PE-1000×1200 | 1000×1200 | 850 | 195-280 | 190-275 | 110-132 | 51 |
PE-1200×1500 | 1200×1500 | 1020 | 150-300 | 250-500 | 160 | 100.9 |
PEX-150×750 | 150×750 | 120 | 18-48 | 5-16 | 15 | 3.5 |
PEX-250×750 | 250×750 | 210 | 25-60 | 8-22 | 22 | 4.9 |
PEX-250×1000 | 250×1000 | 210 | 25-60 | 10-32 | 30-37 | 6.5 |
PEX-250×1200 | 250×1200 | 210 | 25-60 | 13-38 | 37 | 7.7 |
PEX-300×1300 | 300×1300 | 250 | 20-90 | 10-65 | 75 | 11 |
注意：該機在使用前應檢查各部位緊固件，特別是潤滑部位和各部螺栓，各潤滑部位必須保持有足夠的油，將松動的螺栓加以緊固，然后清理破碎腔內的余物，再開機生產，在正常工作中注意下料均勻，不得一次下足，多時不添，過多會造成機械堵塞。動鄂板、靜鄂板、兩邊護板、頂板為易損件，注意維護。
